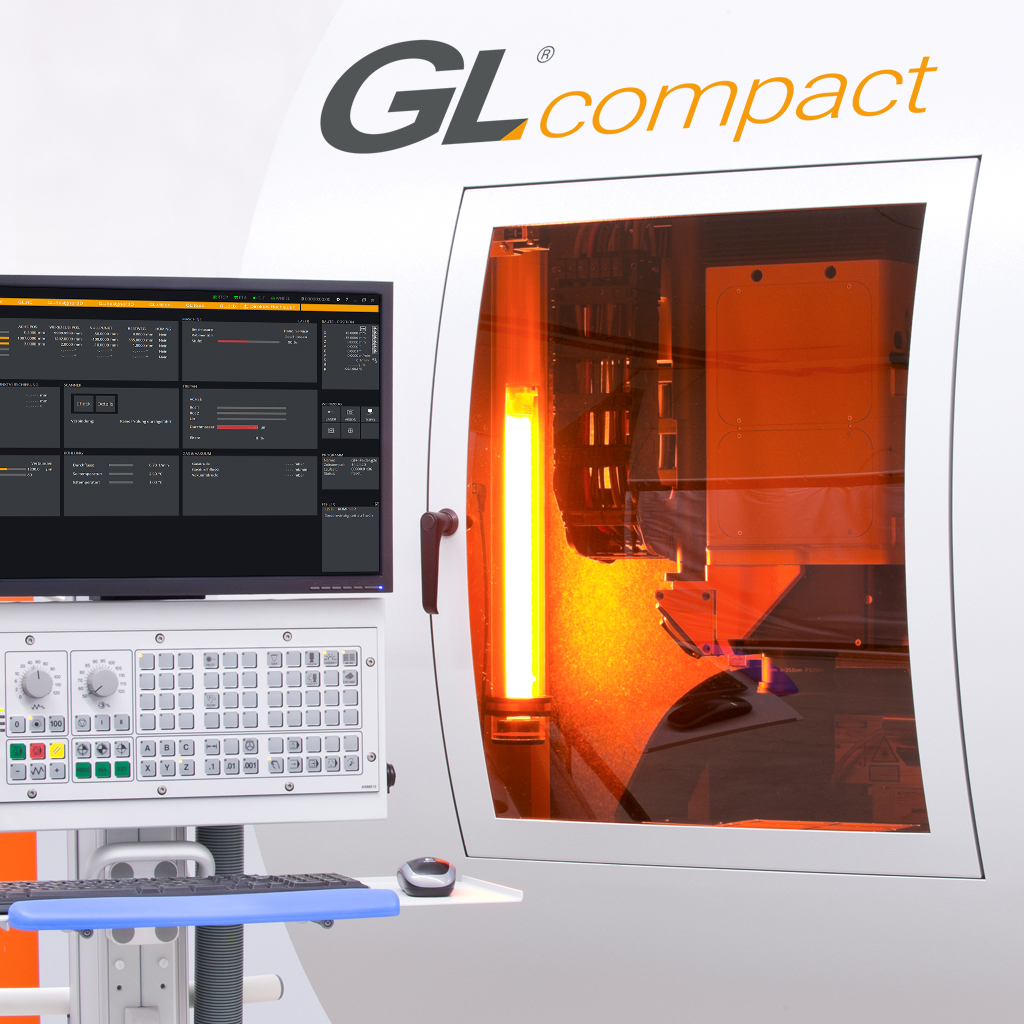

GL.compact machine laser
La machine GL.compact est un système de micro-usinage laser industriel spécialement conçu pour les applications nécessitant un positionnement ultra précis et fiable, plutôt qu’une dynamique élevée. Elle est particulièrement adaptée aux procédés utilisant une optique de balayage (scanner) ou de perçage hélicoïdal.
Malgré son format compact, cette machine conserve une très grande flexibilité, elle intègre les sources laser les plus avancées et une large gamme d’options, permettant de couvrir tous les besoins en micro-usinage laser avec une très grande précision.
POINTS FORTS

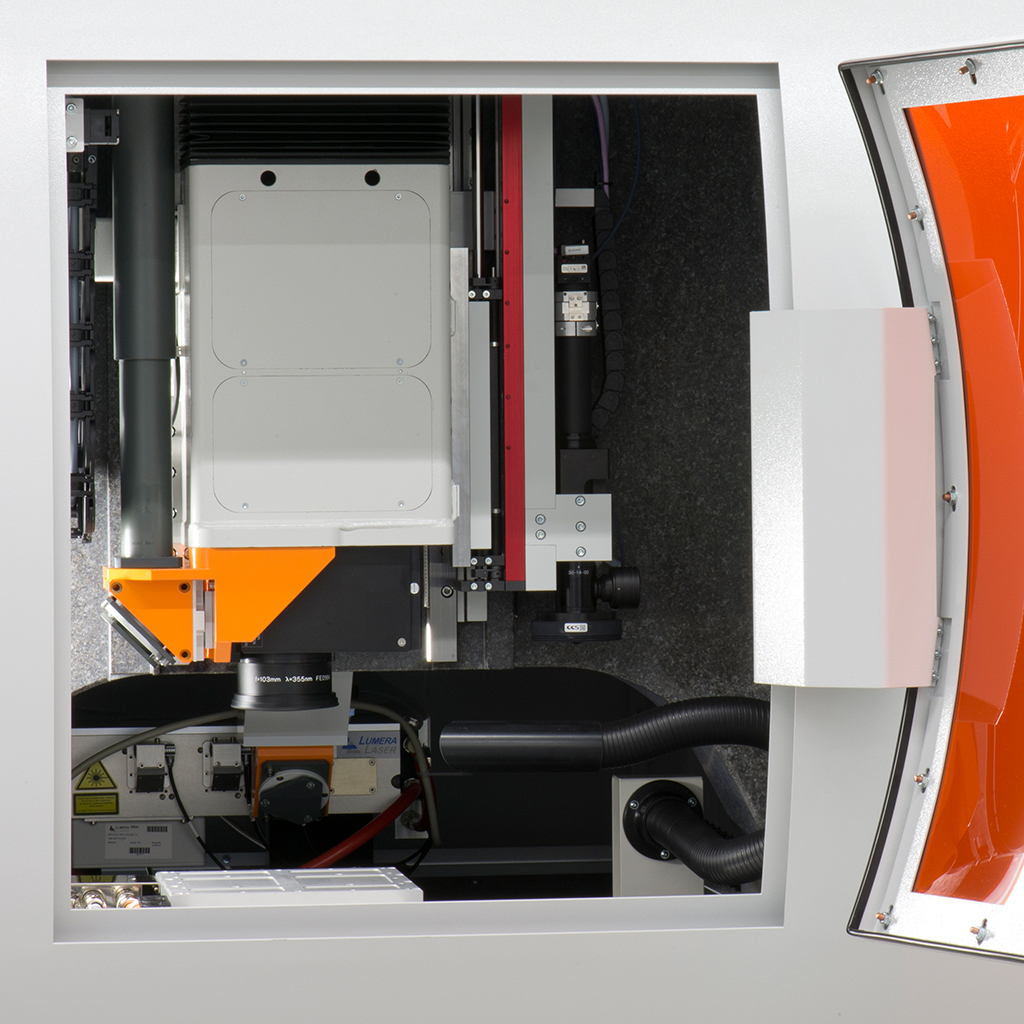

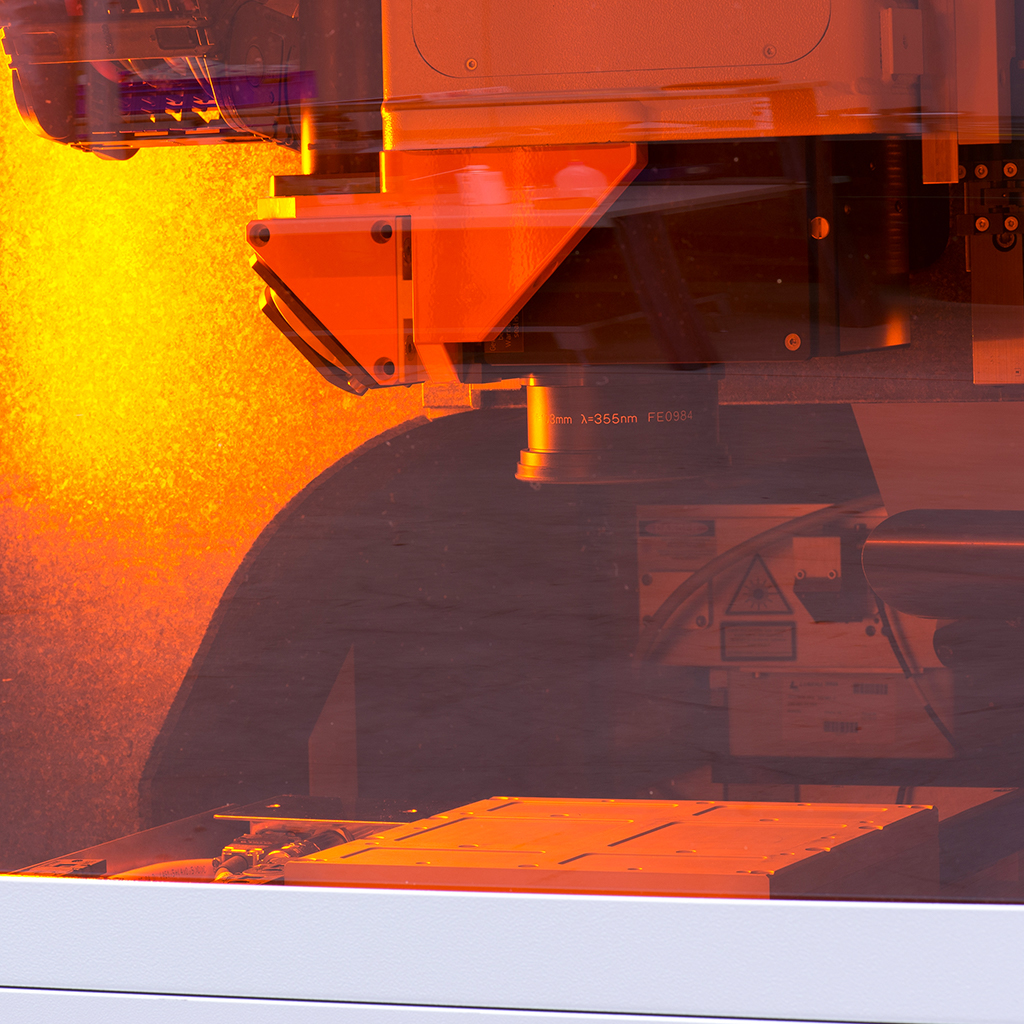

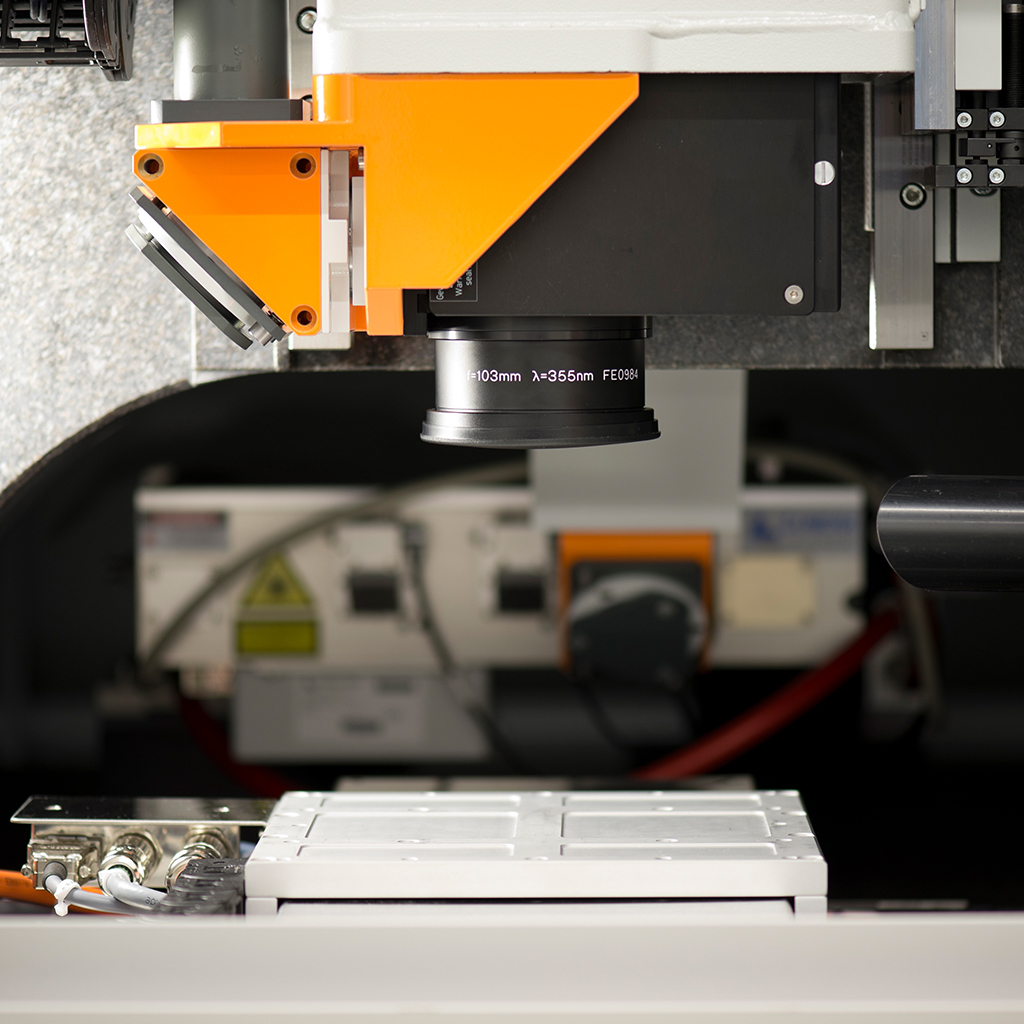

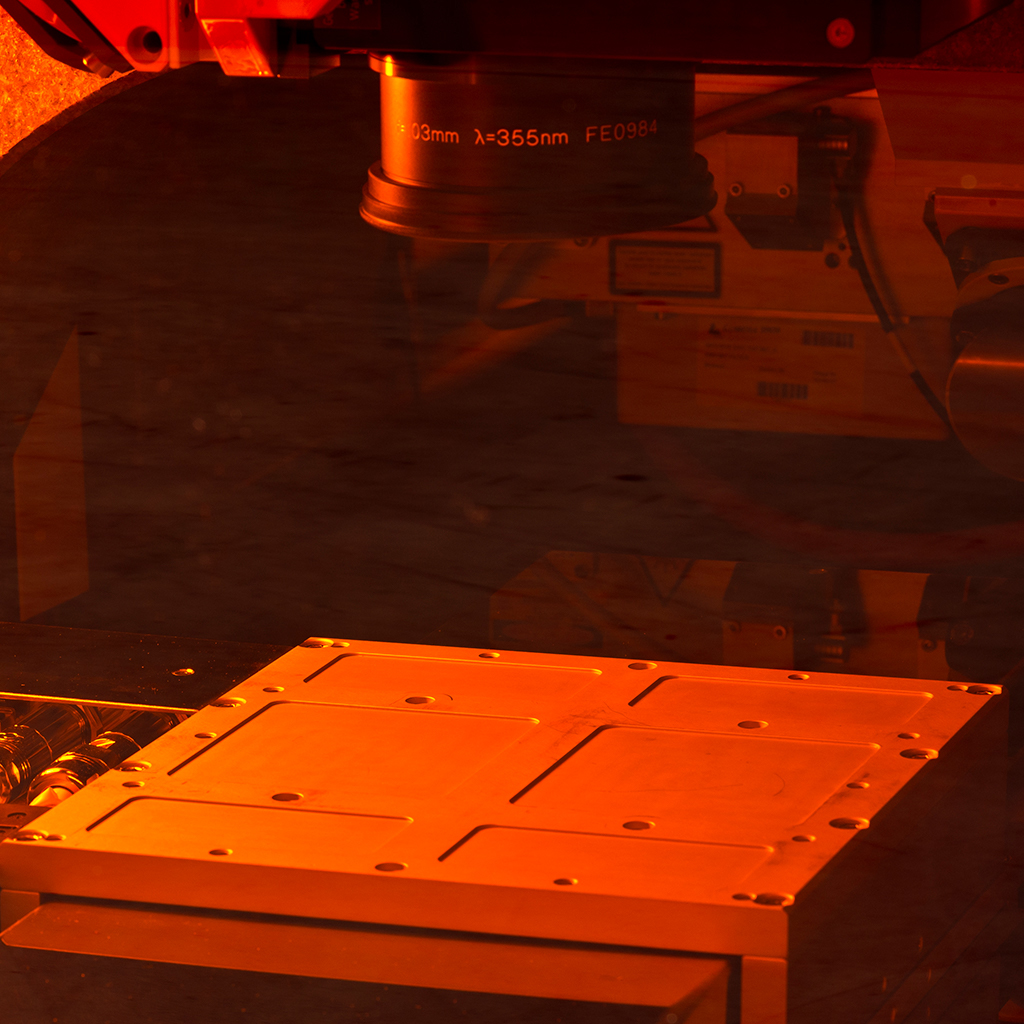

IMAGES PRODUIT
INFORMATIONS TECHNIQUES
| Axe | X | Y | Z | B | C |
|---|---|---|---|---|---|
| Sortes d’axes | linéaire | rotatif | |||
| Type d’entraînement | Entraînement direct | Entraînement par broche | Entraînement à couple | ||
| Palier | Guidage linéaire à rails profilés | Guidage principal et secondaire | Roulement à rouleaux croisés | ||
| Course utile [mm] | 490 | 280 | 340 | +/- 90° | infini |
| Vitesse de déplacement | 30 m/min | 60 m/min | 700 tr/min | ||
| Accélération | 5 m/s² | 20 m/s² | 160 1/s² | 220 1/s² | |
| Répétabilité | < 3 µm | 3 µm | 10 arcsec | ||
| Précision de positionnement | < 6 µm | 4 µm | 20 arcsec | ||
| Poids maximal pièce | < 20 kg | 0,5 kg | |||
| Fixation | Disposition des trous | Système de serrage | |||
| Niveau sonore émis | ≤ 70 dB | ||||
| Dimensions [mm] | L = 1400 / P = 2600 / H = 2650 | ||||
| Poids total | 3000 kg sans armoire électrique | ||||
MODULES & PERSONNALISATION
La GL.compact est compatible avec une large gamme de modules, offrant des options de personnalisation avancées pour s’adapter aux besoins spécifiques de chaque application.
