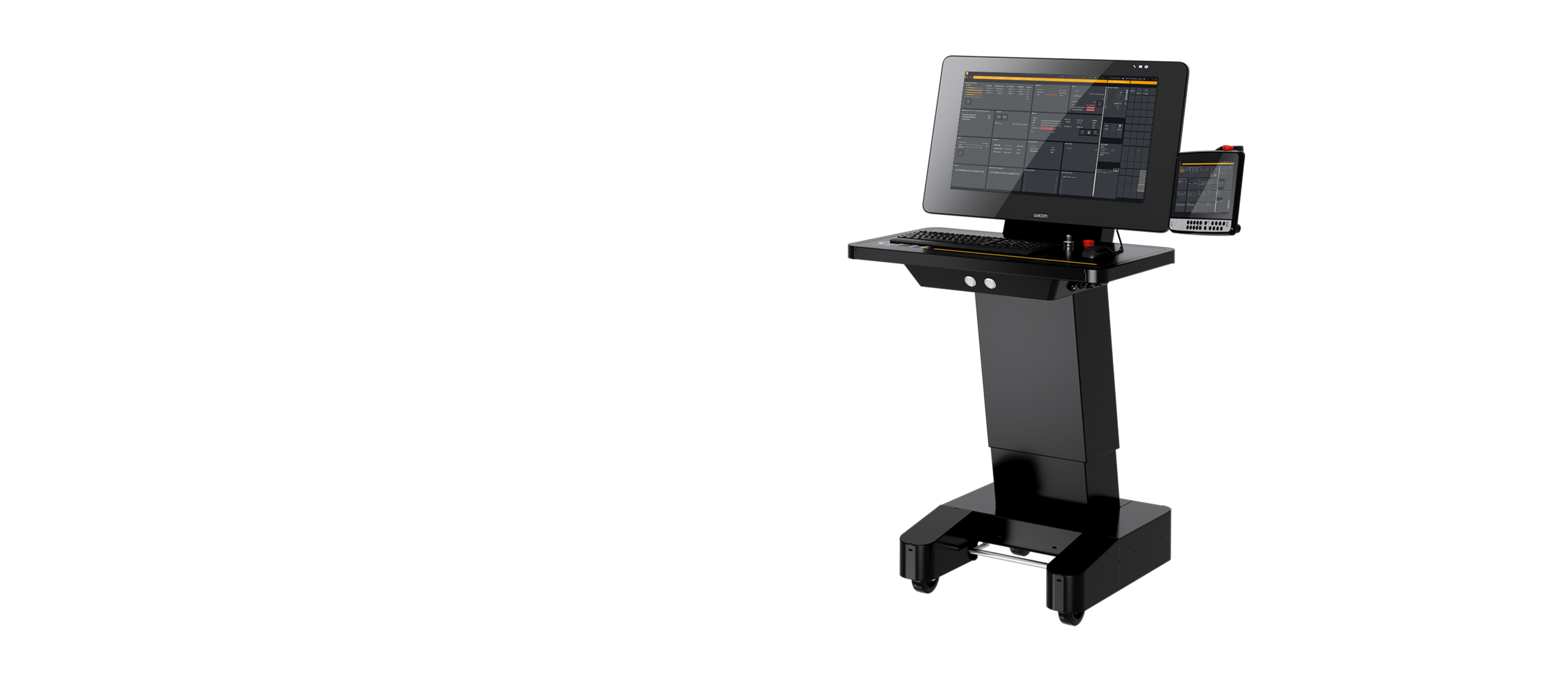

Steuerung

Das Steuerungsherz der GL.control besteht aus zwei leistungsfähigen und voneinander unabhängigen Rechnereinheiten. Dabei ist ein Prozessor nur für die NC-Software und der andere für die Bediensoftware zuständig. Dies garantiert die Echtzeitfähigkeit und Optimierung der Arbeitszeiten.

TECHNISCHE DATEN

Lagesollwertvorgaben min. 125 µs
Satzwechselgeschwindigkeit 100 μs
Interpolierende Achsen 16
Max. Positions-Sollwert Auflösung 64 Bit (CNC)
Look Ahead max. 50.000 (konfigurierbar)
Transformation Verschiebung, Rotation, RTCP (Rotation Tool Center Point)
Antriebsschnittstelle EtherCAT
Laseransteuerung Positionssynchrone Ansteuerung < 40 ns
Lagesollwertvorgaben:
min. 125 µs
Satzwechselgeschwindigkeit:
100 μs
Interpolierende Achsen:
16
Max. Positions-Sollwert Auflösung:
64 Bit (CNC)
Look Ahead:
50.000 (konfigurierbar)
Transformation:
Verschiebung, Rotation, RTCP (Rotation Tool Center Point)
Antriebsschnittstelle:
EtherCAT
Laseransteuerung:
Positionssynchrone Ansteuerung < 40 ns

HIGHLIGHTS

  • Zahlreiche Interpolationsarten (linear, Kreis, Spline, usw.)

  • Dynamischer Look Ahead mit Vorausschau von bis zu max. 50.000 Sätzen (konfigurierbar)

  • Symmetrischer Lagesollwertfilter für sanfte Konturüberarbeitung

  • Überwachung der Maschinengrenzwerte
  • Überwachung der programmierten Geometrie
  • Komplexe Koordinatentransformationen (Verschiebungen, Verdrehungen, 5-Achs RTCP)
